立式插件
    在线T型立式插件机根据不同产品按设定的程序将各种标准编带立式元件自动插入在印制电路板(PCB) 上, 具有剪脚固定功能及检测功能,达到高速度,高精度,高稳定的插装效果。

观看抖音视频

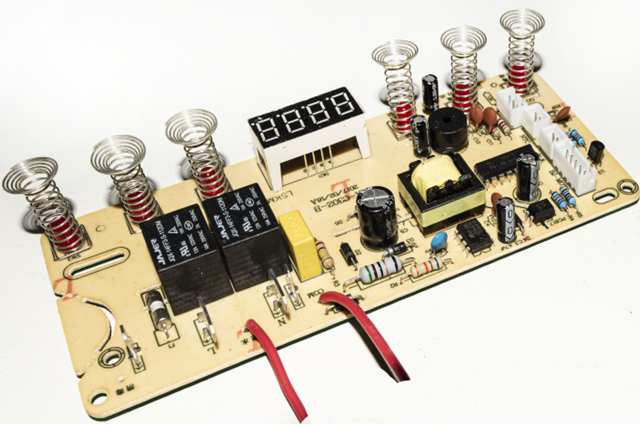

  • 所属设备展示
  • 设备参数
    插件速度:22000点/小时(理论速度)
    插入方向:0-360度,增量为1度
    引脚跨距:2.5/5.0mm或(2.5/3.5/5.0mm)或(2.5/5.0/7.5/10.0mm)
    基板尺寸:最大400mmx350mm; 最小50mm*50mm
    基板厚度:0.79-2.36mm
    进板高度:900±20mm
    元件规格标准:最大高度为20mm、最大直径为10mm。(可定制最大高度为22.5mm/最大直径为13mm)
    元件种类:电容器、晶体管、三极管等标准立式编带封装电子元件
    剪脚长度:1.5±0.25mm
    插件角度:15-35度
    使用电源:220V,AC(单相)50/60HZ
    用电功率:1.5KW(节能型)
    使用气压:0.6MPA
    用气流量:0.3立方/分钟
    环境条件:周围温度5-25度
    噪音:75分贝
    效正方式:机器视觉系统
    驱动系统:AC私服/AC马达
    软件格式:EXCEL文档格式.USB接口输入
    编程模式:手动编程、离线编程
    控制系统:中文操作界面(WINDOWS系统控制平台) 液晶显示器
    传送模式:自动
    进板方向:从左到右或从右到左(选配)
    元件密度:高密度插入方式
    自动补料:自主研发自动补件功能
    供料配置:10/20个站
    外形尺寸:L1990mm*D1800mm*H1550mm
    设备重量:约1500KG
    送料/剪脚:高速电磁阀,底座升降旋转伺服马达,单程切纸,速度快噪音小
    操作界面:各种参数的设定可替代机械部分的调整,程序制作和编辑简单易懂,缩短操作员培训上岗的时间
设备详情
操作系统:
Windows环境下运行的操作软件, 生产数据、管理数据、设备参数、编辑程序、全部I/O信号诊断等均可在主机上完成,界面人性化,高科技术的应用使设备简洁高效,上手容易,操作性佳。
插件速度:
0.3秒/件,采用松下AC伺服驱动,高速度低噪音,运动稳定。
漏件检测:
当插入漏件时,可实现漏件检测并设有补插功能。
视觉系统:
工业专用高清相机与自主开发的视觉校正软件组成视觉系统可视PCB孔位与编程所输坐标的偏差, 快速自动校正所有坐标与实际PCB孔位对中, 确保插件精准, 大大提高编程效率。
重要部件品牌:
01.采用最新款总线伺服器电机日本松下(Panasonic) 品牌。
02.送板、接驳台系统电机采用东方品牌。
03.气动元件采用台湾亚德客(Air tac) 品牌。
04.丝杠采用日本黑田(KURODA) 品牌。
05.摄像系统采用大恒图像(500万像素)品牌。
06.继电器采用日本欧姆龙(OMRON) 品牌。
07.光电传感器采用日本松下(panasonic) 品牌。
08.主要零部件材料采用日本模具钢材质。
